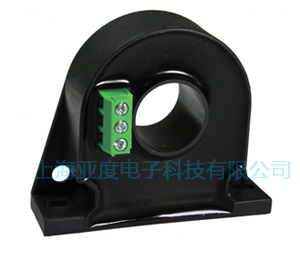

電參數

型號

YBS50LT

YBS200LT

YBS300LT

IPN

原邊額定輸入電流

50

100

200

300

A

IP

原邊電流測量范圍

0～±75

0～±150

0～±300

0～±500

A

ISN

副邊額定輸出電流

50

50

100

150

mA

KN

匝數比

1:1000

1:2000

1:2000

1:2000

RM

測量電阻 (VC=±15V/IPN)

186(max)

175(max)

100(max)

56(max)

Ω

(VC=±15V/IP)

117(max)

106(max)

56(max)

21(max)

Ω

(VC=±18V/IPN)

304(max)

293(max)

130(max)

75 (max)

Ω

(VC=±18V/IP)

159(max)

148(max)

75(max)

31(max)

Ω

VC

電源電壓

±12～±18(±5%)

V

IC

電流消耗

VC=±15V20+Is

mA

Vd

絕緣電壓

在原邊與副邊電路之間5kV有效值/50Hz/1分鐘

εL

線性度

<0.1

%FS

X

精度

TA=25℃ VC=±15V±0.7

%

I0

零點失調電流

TA=25℃<±0.25

mA

IOM

磁失調電流

IP→0<±0.20

mA

IOT

失調電流溫漂

IP=0TA=-25～+85℃<±0.5

mA

Tr

響應時間

<1

μs

f

頻帶寬度(-3dB)

DC～100

kHz

TA

工作環境溫度

-25～+85

℃

TS

貯存環境溫度

-40～+100

℃

RS

副邊線圈內阻TA =25℃

14

25

25

25

Ω

m

質量(約）

79

g

標準

Q/320115QHKJ01-2013

外形尺寸 外部接線圖

使用說明

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電流值。

2、當輸入電流排完全充滿原邊穿孔時動態特性最佳(di/dt和響應時間)。

3、為了達到最佳的磁耦合，原邊線匝應繞在傳感器頂部。
