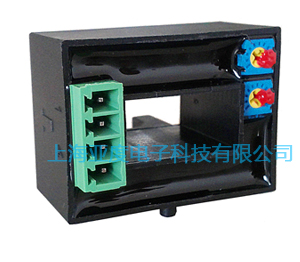

YDS600BD霍爾直流電流變送器技術特點：
YDS600BD霍爾直流電流變送器系列應用霍爾效應的電流傳感器，能在電隔離條件下測量直流信號電流,輸出和被測電流有效值成比例的4-20mA直流電流輸出。
將0-500Adc交流電流信號變送輸出4-20mA信號,孔徑20mm，電源DC24V
|
|
YDS600BD霍爾直流電流變送器系列應用電磁感應原理的電流變送器，能在電隔離條件下測量交流信號電流,輸出和被測電流有效值
成比例的直流電壓輸出。
電參數 |
|
型號 |
YDS050BD |
YDS100BD |
YDS200BD |
YDS300BD |
YDS500BD |
YDS600BD |
|
IPN |
原邊輸入電流 |
0～50 |
0～100 |
0～200 |
0～300 |
0～500 |
0～600 |
A |
IP |
原邊電流測量范圍 |
0～75 |
0～150 |
0～300 |
0～450 |
0～750 |
0～900 |
A |
IOUT |
副邊輸出電流 |
4～20(±1%) |
mA |
RL |
負載電阻 |
80～650 |
R |
VC |
電源電壓 |
+24(±5%) |
V |
IC |
電流消耗 |
25+IOUT |
mA |
Vd |
絕緣電壓 |
在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘 |
|
εL |
線性度 |
±1 |
%FS |
I0 |
零點失調電流 |
TA=25℃4±0.1 |
mA |
IOM |
磁失調電流 |
IPN→0<0.1 |
mA |
IOT |
失調電流溫漂 |
IPN=0TA=-25～+85℃<0.005 |
mA/℃ |
Tr |
響應時間 |
≤3 |
μs |
f |
頻帶寬度(-3dB) |
DC～20 |
kHz |
TA |
工作環境溫度 |
-25～+85 |
℃ |
TS |
貯存環境溫度 |
-40～+100 |
℃ |
m |
質量(約) |
54 |
g |
|
標準 |
Q/320115QHKJ01-2013 |
|
外形尺寸 |
 引腳說明： 1,+24V2,0V(電源地)3,Iout4,0V(電源地)OFS,零點調節GIN,幅度調節
|
使用說明 |
1、錯誤的接線可能導致傳感器損壞。當被測電流從傳感器箭頭方向穿過，即可在輸出端測得相應的電流值。
2、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。
3、可按用戶需求定制不同額定輸入電流的傳感器。
|
|
|
|
