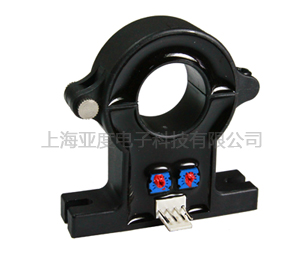

電參數

型號

YKS300EK2

YKS400EK2

YKS600EK2

YKS800EK2

YKS1000EK2

YKS2000EK2

IPN

原邊額定輸入電流

300

400

600

800

1000

2000

A

IP

原邊電流測量范圍

0～±600

0～±800

0～±1200

0～±1600

0～±2000

0～±3000

A

VOUT

副邊額定輸出電壓

4±1%

V

VC

電源電壓

±12～±15(±5%)

V

IC

電流消耗

VC=±15V<25

mA

Vd

絕緣電壓

在原邊與副邊電路之間5kV有效值/50Hz/1分鐘

εL

線性度

<1

%FS

V0

零點失調電壓

TA=25℃<±25

mV

VOM

磁失調電壓

IPN→0<±25

mV

VOT

失調電壓溫漂

IP=0TA=-25～+85℃<±1

mV/℃

Tr

響應時間

≤7

μs

f

頻帶寬度(-3dB)

DC～20

kHz

TA

工作環境溫度

-25～+85

℃

TS

貯存環境溫度

-40～+100

℃

m

質量(約）

300

g

標準

Q/320115QHKJ01-2013

外形尺寸

引腳輸出： 1,+15V2,-15V3,VOUT4,0V(電源地)OFS,零點調節GIN,幅度調節

引線輸出： 紅,+15V藍,-15V黃,VOUT黑,0V(電源地)

使用說明

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。

2、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。

3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
