一、力值數顯表CHB 基本功能:
1、力值數顯表：0.05級測量精度，每秒10次測控速度
2、力值數顯表：凈重、毛重、峰值、谷值處理及切換顯示
3、力值數顯表： 上限、下限、偏差、范圍6種報警方式
4、力值數顯表： 零位跟蹤、判穩、開機自動清零功能
5、力值數顯表：報警狀態、工程量單位指示燈
6、力值數顯表：通訊或者變送功能二選一。
二、力值數顯表 選型說明
內容 |
力值數顯表 代碼說明 |
CHB- |
0.05 級測量精度；每秒10次測控速度 |
CHBE- |
0.05 級測量精度：每秒10次測控速度，含一路變送或通訊功能。 |

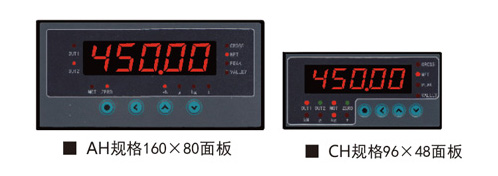

外形尺寸 |
AH |
160×80×125mm 橫式 開孔尺寸：152×76 |
CH |
96×48×112mm 橫式 開孔尺寸： 92×45 |
面板規格 |
5位LED（-19999～45000） |
輸入信號 |
比例測量，配接4線制應變傳感器，適應0.8～2.5mV/V |
報警 |
2點繼電器輸出，250V AC/3A，阻性負載 |
變送（選件）
（分辨率：1/3000 負載能力：600Ω）
（僅限CHBE） |
A1 |
(4-20)mA、（0-10）mA、（0-20）mA |
A2 |
(1-5)V、(0-5)V |
A3 |
(0-10)V |
外供電源 |
|
10V±2% ，30ppm 150mA |
電源規格 |
V0 |
100-240V AC 50/60 Hz |
| 通訊（僅限CHBE） |
M1 |
Modbus-RTU 協議 RS232 |
| M2 |
Modbus-RTU 協議 RS485 |
三、技術指標：
電源電壓 |
AC電源 |
100-240V AC50/60 Hz |
消耗功率 |
AC電源 |
7 VA以下 |
允許電壓變動范圍 |
電源電壓的90 ~ 110 % |
絕緣阻抗 |
100MΩ以上（500 V DC MEGA基準） |
耐電壓 |
在2000VAC 50/60HZ下1分鐘 |
抗干擾 |
IEC61000-4-2(靜電放電)，III級
IEC61000-4-4(電快速瞬變脈沖群)，III級
IEC61000-4-5(浪涌)，III級 |
防護等級 |
IP65（產品前面部分） |
周圍環境 |
溫度 |
-10 ~ 55°C 保存-25~ 65°C |
濕度 |
35 ~ 85 %RH 保存35 ~ 85 %RH |
四、力值數顯表 注意安全
1、請不要使用在原子能設備、醫療器械等與生命相關的設備上。
2、本儀表沒有電源保險絲，請?jiān)诒緝x表電源供電回路中設置保險絲等安全斷路器件。
3、請不要在本產品所提供的規格范圍之外使用。
4、請不要使用在易燃易爆的場所。
5、請避免安裝在發熱量大的儀表（加熱器、變壓器、大功率電阻）的正上方。

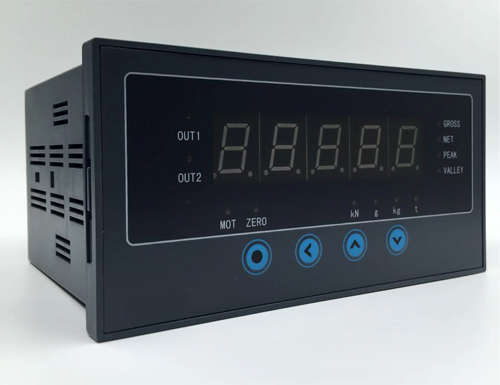

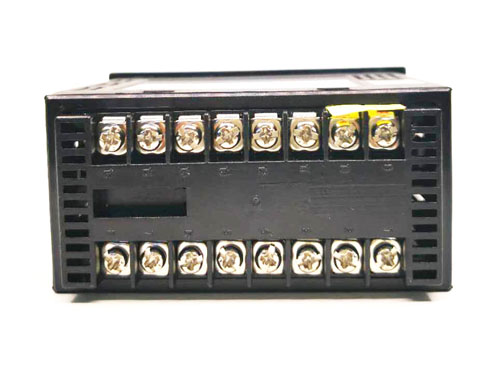

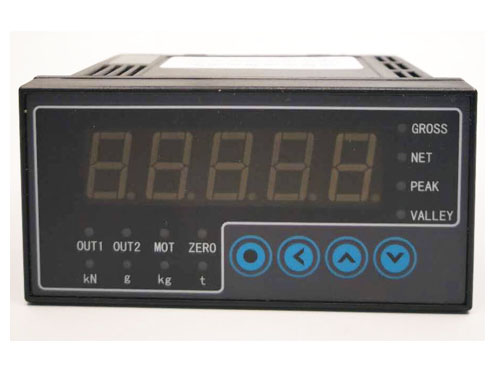

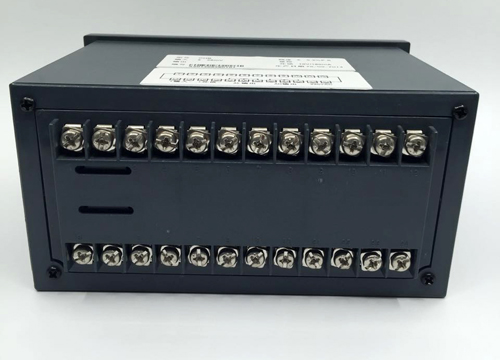

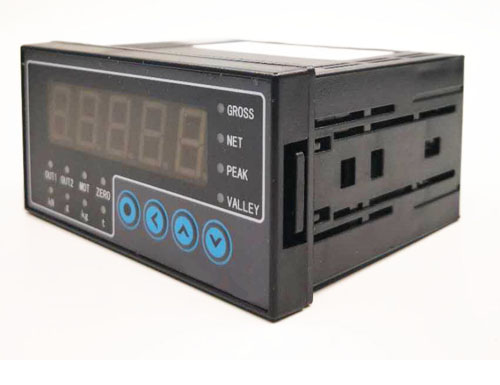

五、力值數顯表 實物圖：
|
