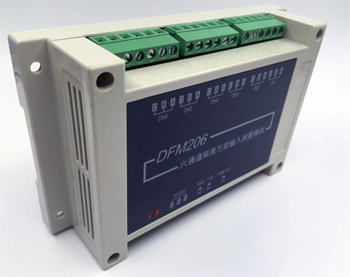

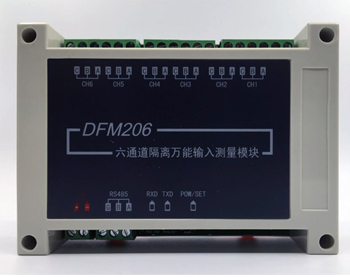

一、信號采集模塊 說明
6路隔離數據采集模塊在DFM206可以采集的模擬量、萬能輸入如熱電偶、熱電阻、直流電流/電壓輸入等信號，輸出RS485信號標準的Modbus RTU協議，可供二次開發。
輸入：6通道隔離萬能信號輸入（熱電偶、熱電阻、直流電流、直流電壓輸入等)可通過參數設置選擇。
輸出：隔離RS485接口、Modbus-RTU協議,通訊硬件光電隔離。
精度：采樣速率0.1s，輸入信號測量精度0.2級。
供電：10VDC～32VDC供電，功耗小于1W。
二、信號采集模塊 輸入
測量輸入： 全部通道隔離均為萬能輸入，輸入信號由參數設置。
輸入通道數：6通道，由參數設置啟用通道數
輸入信號類型：萬能輸入，可通過參數設定選擇
隔 離：通道間全隔離
測量周期：0.1秒
基本誤差：±0.2 %FS輸入信號選擇為B型熱電偶時，小于400°C時不保證精度。
冷端補償精度：與冷端補償?shù)姆绞�、端子處的熱平衡及冷端補償系數相關。
三、信號采集模塊 通訊規格
通訊接口：RS485
隔離：與輸入通道、模塊供電隔離
通訊協議：Modbus-RTU協議（從機模式）
四、信號采集模塊 基本規格
電源電壓：10 - 32VDC
消耗功率：小于1W
環境溫度：-10-55°C（保存：-25~65°C）
環境濕度：35~85%RH，無凝露
絕對濕度：MAX. W. C 29.3 g/m3 dry air at 101.3kPa
安裝位置：室內，高度＜2000m
絕緣電阻：≥100MΩ（500V DC MEGA基準）
絕緣強度：1000V AC （測試條件：50/60Hz，1分鐘）
抗干擾：IEC61000-42（靜電放電)，III級
IEC61000-4-4（電快速瞬變脈沖群），III級
IEC61000-4-5（浪涌），III級

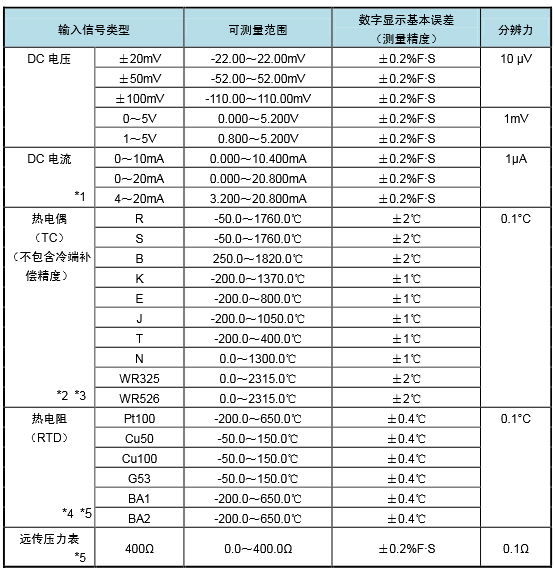

五、信號采集模塊 精度

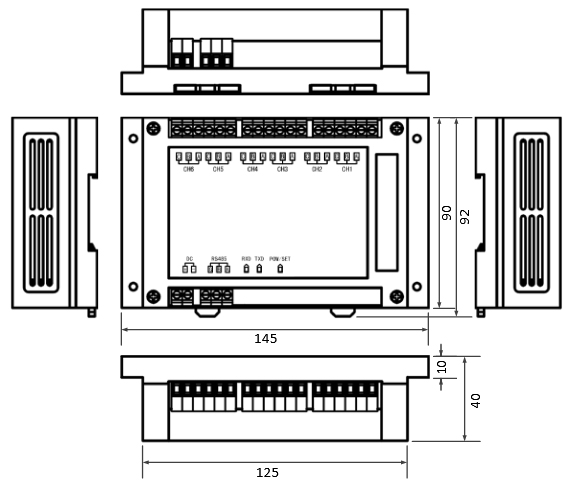

六、信號采集模塊 尺寸
|
