YSD-A直流電流變送器用途：
YSD-A直流電流變送器將直流電流，直流電壓，電位計信號，溫度信號，正弦波，矩形波脈沖頻率信號，以及編碼器或接近光耦開關信號經隔離轉換成標準的模擬信號輸出或轉換成繼電器接點信號輸出，可直接與婁顯表相接，也可以與PLC以及計算機系統連接。
本產品廣泛用于機械、電力、鐵路、石化、冶金、化工、食品、污水處理行業的自動化系統中。
YSD-A直流電流變送器詳細參數：
測量：直流電壓，直流電流。位移，工頻頻率信號，脈沖頻率（光耦，接近開關），
鎳1000（Ni1000）熱電偶溫度信號
主要特點：超強抗電磁干擾能力
響應時間：<400msec.
輸出電流：4-20mAdc,0-20mAdc,0-10mAdc,特殊信號
輸出電壓：0-10Vdc,1-5Vdc,0-5Vdc,特殊信號
輸出負載：電流輸出時<750Ω，電壓輸出時>1000Ω
精度：≤±0.1%R0
電源功耗：直流供電<3W，交流供電<4VA
外殼材料：ABS
隔離：輸入，輸出，電源，外殼 互相隔離
絕緣阻抗：>100Ω，DC500V
工作環境溫濕度：-10~60℃/小于95%相對濕度（無冷凝狀態）
外型尺寸 ：112（L）×65（W）×70（H）mm
安裝方式 35mm標準導軌
重量 約200克
YSD-A直流電流變送器選型示意圖：
| 企業型號 |
輸入代碼 |
輸出代碼 |
工作電源 |
YSD-A |
A4：4-20mA |
1：4-20mAdc |
A：DC24V |
| A2：0-20mA |
2：0-20mAdc |
B：AC220V |
| A1：0-10mA |
3：0-10mA |
C：AC110V |
| A1：0-1mA |
4：0-1mA |
D：DC220V |
| A3：0-5A |
5：1-5V |
E：DC110V |
| Y：特殊訂制 |
6：0-10V |
Y：特殊訂制 |
|
7：2-10V |
|
| 8：0-5V |
| 8：0-75mV |
| 9：0-±75mV |
| 10：0-±10V |
| 11：Relay |
| Y：特殊訂制 |

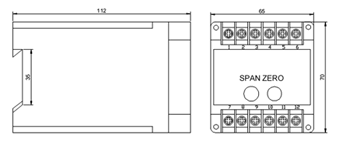

| 外型尺寸 |
接線圖 Connection Diagram |
 |
 |
|
