三相電流記錄儀YX200R,可以同時測量1-6路的三相電流值，顯示和記錄三相電流值。三相電流記錄表模擬輸入中可設定選擇：信號類型、量程
范圍，測量單位，小數點、數值修正、上下限報警值等功能。儀表具有：傳感器隔離配電輸出、繼電器報警輸出、變送輸出、歷史數據轉存、打印
以及遠程通訊功能。帶標準USB2.0接口，支持優盤數據轉存功能。
三相電流記錄儀YX200R,可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等多種信號。具有傳感器隔離配電輸出、繼電器報警輸出
、歷史數據轉存、打印以及遠程通訊功能。
三相電流記錄儀YX200,帶標準 USB 2.0 接口。支持優盤轉存和備份歷史數據。可外接微型打印機，可手動打印數據，曲線，定時自動打印實時
數據，滿足用戶現場打印的需要。(訂制)

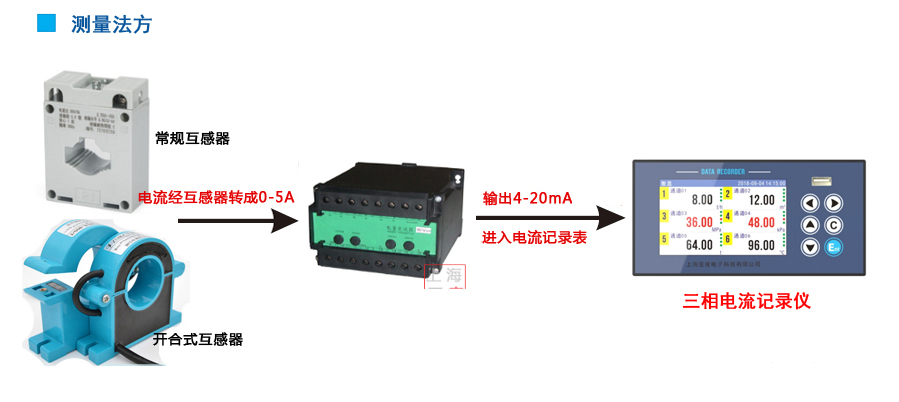

三相電流記錄表測量過程：
三相交流電流—進入互感器轉為(0-5A)—接入三相電流變送器(YA33)轉換為4-20mA信號輸出—將3組4-20mA信號接入三相電流記錄表YA204R后
可顯示記錄三相電流數值。
 功能特點
*測量范圍：各種、電流、電壓、壓力、溫度、濕度等信號范圍均可
*基本誤差：±0.2%F.S
*顯 示 器：彩色液晶顯示，4寸高清真彩液晶顯示屏。
*記錄測量路數：1-6路，具體路數根據客戶要求定做。
*輸入規格：標準電流、標準電壓、頻率、毫伏、熱電偶、熱電偶等。
*輸出規格：6路繼電器輸出，250VAC 3A，30VDC 3A（阻性負載）默認為常開觸點。
*記錄間隔與記錄時間：
記錄間隔 1秒 2秒 5秒 10 秒 15 秒 30 秒 1分 2分 5分 10分 30分 1 小時
記錄長度 10天 20天 30天 60天 ...... 1.5年
記錄內存: 128Mb
*其 它 記 錄: 報警記錄256 條掉電記錄256 條操作日志256 條
*電 源：開關電源85VAC～265VAC、50Hz 或DC24V、功耗<10W
*環境溫度：0 － 50℃ 環境濕度：0 － 85％RH （不結露）
*儀表尺寸：160×80×88（mm） 開孔尺寸：152×76（mm）
主要技術指標：
輸入通道：1-6路輸入可選，信號全隔離，采樣周期1秒
輸入信號：熱電阻、熱電偶、電壓、電流和頻率等。
存儲容量：128Mb,90萬條記錄，1秒記錄間隔可記錄10天
顯示屏： 4.0英寸TFT真彩液晶屏，分辨率800*480
變送輸出：2路變送可選，4-20mA,精度：度±0.1%F.S
報警輸出：1-6路報警可選，繼電器220V/3A 常開觸點
配 電： 2路24VDC±10% 每路30mA
USB接口：USB2.0高速接口，可以用U盤轉存數據
操作系統：簡體中文，英文雙語可選
通訊接口：RS485接口和RJ45接口可選，標準ModbusRTU協議
打印功能：1路微型打印機接口，可配微型打印機，現場打印數據。
電 源：交流：100-240VAC,頻率：50-60HZ,直流24VDC±10%
尺寸重量：面板160*80*88mm，開孔152*76mm，重量450g
|
