一、熱能積算記錄儀:YD203H技術規格：
◆信號
流量信號：提供4-20mA、頻率兩種輸入，4-20mA輸入可提供1組24VDC配電，頻率信號可提供1組24VDC/12VDC的可選配電。
溫度信號：提供4-20mA、Pt100、Pt1000輸入。FX2000FC儀表提供一路溫度輸入。YD203H提供供溫、回溫兩路輸入。
壓力信號：YD203FC儀表提供1組4～20mA輸入，并提供1組24V配電。YD203H儀表不提供壓力輸入
變送輸出：瞬時流量、瞬時熱量、差壓、溫度、壓力或供溫、回溫可變送為1路4-20mA模擬量輸出。
◆流量傳感器：
支持各種節流裝置 標準孔板：（法蘭取壓孔板、角接取壓孔板、D和D/2取壓孔板），標準噴嘴（ISA1932噴嘴，長徑噴嘴，文丘里噴嘴），標準文丘里管（鑄造收縮段、機械加工收縮段、粗焊鐵板收縮段）、V型錐流量計、通用差壓流量計、脈沖 輸出流量計、電流輸出流量計(4-20mA型渦街、電磁流量計、線性流量計)、彎管流量計、渦輪流量計、質量流量計。
通用差壓流量計的流量系數K由兩種方式產生：儀表內部計算和用戶給定。當流量系數K由用戶給定時，K系數可分段設置，最多可設10段。
差壓式流量計（孔板、噴嘴等）提供兩種開方模式：儀表開方和傳感器開方。
脈沖輸出流量計的流量系數K可分段設置，最多可設10段。
◆適用介質
支持過熱蒸汽、混合氣體、人工煤氣、、飽和蒸汽、一般氣體、單一氣體、一般液體、水、液體（油品、化工產品）等。
◆貿易結算
密碼：提供供方、需方雙重密碼、保證貿易結算安全
自動換算：提供單位自動換算功能，方便用戶使用
小流量補足:結合實時監控記錄功能，當流量值小于小流量閥值時，儀表自動按照小流量補足百分比進行累積計算。
超限補足:當實際流量值超過設定的值時，儀表將會自動按照超出部分乘以超計劃系數的方法計算累積量。
停電補足:記錄儀表斷電后又重新上電期間損失的累積量，有效防止用戶停電竊氣。
流量報表：同時記錄流量月報、日?qǐng)?bào)以及時段信息
熱量報表：同時記錄熱量月報、日?qǐng)?bào)以及時段信息
◆補償公式
依據GB/T2624-2006（ISO 5167-2003）計算節流式流量計的流出系數C、可膨脹性系數ε。
氣體壓縮系數Z依據雷德利克-孔（Redlich-Kwong）方程計算。
依據IAPWS-IF97公式計算過熱蒸汽、飽和蒸汽的密度。
天然氣物性參數依據SY/T6143-2004標準執行。
◆報表
流量報表：同時記錄流量月報、日?qǐng)?bào)以及班報信息。
熱量報表：同時記錄熱量月報、日?qǐng)?bào)以及班報信息。
◆實時記錄
同時記錄流量、溫度、壓力、差壓（頻率）等瞬時量。
記錄間隔1分/2分/5分/10分/20分/30分/60分可選。
◆巡顯功能
支持流量大數顯，流量小數顯畫面的循環
巡顯時間間隔可設置為5秒/10秒/15秒/20秒/30秒/1分鐘
◆備份
使用USB2.0接口備份組態參數、累積報表、歷史數據、報警記錄，停電記錄、操作日志，最大支持4GB優盤。
支持FAT32文件系統，Windows可自動識別備份數據文件，無需格式轉換。
◆通訊組網
標準串行通訊接口：RS485和RS232C。
支持標準的Modbus-RTU通訊協議，提供多種數據類型，如百分量、工程量、累積量等。
支持iFiX、組態王、MCGS、力控等通用專業組態軟件，無需專用驅動
支持GPRS遠程通訊
 |
 |
 |

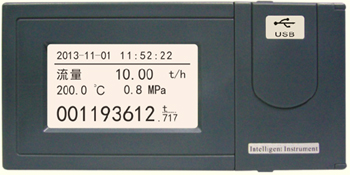

流量數顯
YD203F將瞬時流量、溫度、壓力、累積、
流量以組合的方式顯示在同一畫面上 |
熱量數顯
YD203H將瞬時熱量、供溫、回溫、累積
熱量以組合的方式顯示在周一畫面上，同
時循環顯示瞬時流量和累積流量。 |
數據備份
U盤備份的數據包括累積報表，歷史數
據、報警記錄、停電記錄、操作日志
|
 |
 |
 |
功能畫面
顯示可查詢的功能畫面
|
累積報表
查詢年報、月報、時段報表
|
報警報表
顯示各通道的報警時間和報警類型 |
二、熱能積算記錄儀:YD203H選型說明：
型號 |
功能代碼 |
規格代碼 |
說明 |
YD203 |
|
|
流量、熱量積算儀 |
功能 |
FC |
|
|
流量表、溫壓補償功能，支待蒸汽、水、一般液體熱量計算 |
H |
|
|
熱量表、支持供回水等熱量、冷量計算 |
電源 |
-AC |
|
220V交流供電 |
-DC |
|
24V直流供電 |
電源規格 |
/C2 |
RS232通訊 |
/C3 |
RS485通訊 |
|
