一、4路數顯表YSD4 基本性能：：
1、 2～4路測量輸入，各輸入獨立顯示。
2、0.2級精度，測控速度0.4～0.8秒（0.2秒×通道數）。
3、2通道輸入時，具備平均、最大、最小、加、減五種運算方式，運算的結果可用于報警、變送、通訊。
4、3通道輸入和4通道輸入時，具備平均、最大、最小三種運算方式，運算的結果可用于報警、變送、通訊。
5、1路（3、4通道輸入的儀表）或2路（2通道輸入的儀表）變送輸出，可設置為各通道的測量值或運算值。
6、 報警
2通道輸入的儀表，有4個報警設定點，可選配2～4點報警輸出,有4種報警方式可設。
3通道和4通道輸入的儀表，有6個（3通道儀表）或8個（4通道儀表）報警設定點，2個報警輸出點，有3種報警方式可設。
二、4路數顯表YSD4選型表：
內容 |
代碼說明 |
YSD4- |
2～4通道輸入；0.2級測量精度；測控速度0.4～0.8秒（0.2秒×通道數） |

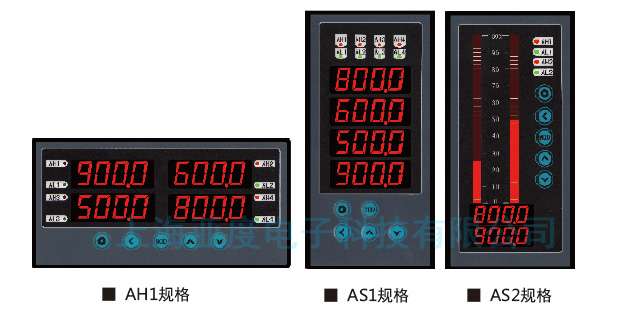

外形尺寸 |
AH |
160×80×125開孔尺寸：152×76 |
AS |
80×160×125開孔尺寸：76×152 |
面板規格
(2為選件) |
1 |
基本型4位LED×通道數 |
2 |
光柱型 雙 4位LED + 雙光柱 （限2通道輸入） |
通道數 |
2～4 |
2～4通道輸入，標準配置為2通道，超過2通道單獨計費。 |
順序表示4個通道的輸入信號
（其它輸入信號，訂貨時說明；有幾個通道就寫幾個通道的輸入信號） |
E |
E |
E |
E |
熱電偶（K/S/R/B/N/E/J/T）； |
R |
R |
R |
R |
熱電偶（Pt100/Cu100/Cu50/BA1/BA2/G53）； |
I |
I |
I |
I |
直流電流（4～20）mA、（0～10）mA、（0～20）mA； |
V |
V |
V |
V |
直流電壓（0～5）V、（1～5）V、（0～10）V； |
W |
W |
W |
W |
電位器（500Ω～10KΩ） |
報警（選件） |
T1～4 |
2通道最多4點；3、4通道最多2點； (250V AC/3A，阻性負載)。 |
變送（選件）
（2通道輸入儀表可同時任意組合選擇2路）
（分辨率：1/3000；負載能力：600Ω） |
A1 |
電流輸出（4～20）mA、（0～10）mA、（0～20）mA。
|
A2 |
電壓輸出（1～5）V、（0～5）V |
A3 |
電壓輸出（0～10）V |
A4 |
電壓輸出（-5V～+5V） |
A5 |
電壓輸出（-10V～+10V） |
外供電源（選件） |
B1 |
24V±5% 50mA以下 |
B1G |
24V±5% 100mA以下 |
B2 |
12V±5% 50mA以下 |
B2G |
12V±5% 100mA以下 |
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0～99） |
S1 |
ASCII協議 RS232 |
S2 |
ASCII協議 RS485 |
M1 |
Modbus-RTU協議 RS232 |
M2 |
Modbus-RTU協議 RS485 |
打印接口（選件） |
P |
|
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
|
