一、單路數顯表：
1、單路數顯表：0.2級精度，測控速度每秒5次。顯示范圍-1999～9999。
2、基本型，功能型，光柱型三種可選擇的面板形式，8段折線修正功能。
3、抗干擾設計，抑制現場的繼電器、接觸器等產生的快速脈沖群干擾和其它電磁干擾，抗干擾能力達到III級
4、可選配1~4點報警輸出。包括測量值上限、測量值下限、偏差上限、偏差下限、偏差絕對值五種基本報警方式和與五種基本報警方式對應的五種待機報警方式。
（待機報警方式：指儀表通電時即使處于報警區域也不報警，當測量值進入不報警區域后建立待機條件，此后正常報警）
5、輸入信號：熱電阻，熱電偶，直流電流，直流電壓，遠傳壓力表等。F2、WL等特殊分度，訂貨時要說明
6、外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48
7、可選配通訊、變送和打印功能。
8、儀表電源：220V AC，（9~30）V DC（訂貨時注明）
二、單路數顯表 基本配置
單通道顯示 精度0.2級，測控速度每秒5次，顯示范圍-1999～9999
三、單路數顯表 擴展功能
1、報警設定值數字顯示
2、測量值光柱顯示
3、 單路數顯表帶變送輸出
4、外供普通電源（給變送器供電）：24V或12V或5V 外供精密電源（給荷重、壓力等傳感器供電）10V或12V或0.5~1.5mA
5、 通訊接口：RS 485或RS 232
6、打印機接口（不含打印機單元）
7、實驗室用臺式儀表：小臺式（230×104）（可盤裝）、大臺式（318×104）
四、單路數顯表 選型表：
內容 |
代碼說明 |
YST- |
0.2級精度，測控速度每秒5次 |
外形尺寸 |
AH |
160×80×125開孔尺寸：152×76 |
AS |
80×160×125開孔尺寸：76×152 |
B |
96×96×112開孔尺寸：92×92 |
CH |
96×48×112開孔尺寸：92×45 |
CS |
48×96×112開孔尺寸：45×92 |

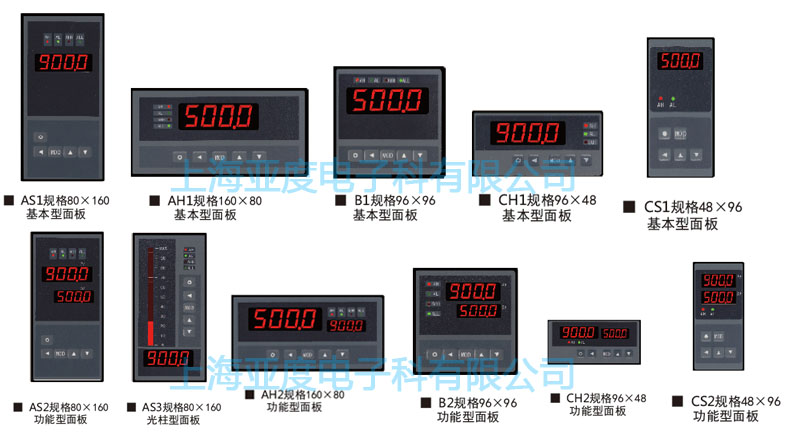

面板規格
(2、3為選件) |
1 |
基本型 4位LED |
2 |
功能型 4位LED + 4位LED （設定值顯示） |
3 |
光柱型 4位LED + 單光柱 （測量值顯示） （限AS） |
輸入信號
（其它輸入信號，訂貨時說明） |
E |
熱電偶（K/S/R/B/N/E/J/T）； |
R |
熱電偶（Pt100/Cu100/Cu50/BA1/BA2/G53）； |
I |
直流電流（4～20）mA、（0～10）mA、（0～20）mA； |
V |
直流電壓（0～5）V、（1～5）V、（0～10）V； |
M |
mV信號（訂貨注明范圍） |
L |
遠傳壓力表 |
報警（選件） |
T1～4 |
T3、T4限AH、AS、B(250V AC/3A，阻性負載)。 |
變送（選件）（分辨率：1/3000；負載能力：600Ω） |
A1 |
電流輸出（4～20）mA、（0～10）mA、（0～20）mA。
|
A2 |
電壓輸出（1～5）V、（0～5）V |
A3 |
電壓輸出（0～10）V |
A4 |
電壓輸出（-5V～+5V） |
A5 |
電壓輸出（-10V～+10V） |
外供電源（選件） |
B1 |
24V±5% 50mA以下 |
B1G |
24V±5% 100mA以下 |
B2 |
12V±5% 50mA以下 |
B2G |
12V±5% 100mA以下 |
B3 |
精密電源，一般為10V±2%,30ppm，100mA以下 |
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0～99） |
S1 |
ASCII協議 RS232 |
S2 |
ASCII協議 RS485 |
M1 |
Modbus-RTU協議 RS232 |
M2 |
Modbus-RTU協議 RS485 |
打印接口（選件） |
P |
|
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
|
