　首頁－三相無功功率表　　　　　咨詢電話：021-5271-7238　　　 180-1857-8786
　　Yk系列三相無功功率表，采用高性能處理芯片，搭配獨立計量芯片，測量精度高，運行速度快。測量三相無功功率，CT、PT可任意設定，采用LED數碼顯示，額定電流：AC5A AC1A，額定電壓：AC380/220V AC100/57.7V。
　　三相無功功率表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。三相無功功率表能測量無功功率，帶開關量輸入輸出、電能脈沖輸出和RS485通訊接口，可實現數據的遠程傳輸。并可選配模擬量輸出、諧波含量分析、復費率電能統計、事件記錄等多個功能；三相無功功率表產品目前廣泛應用于能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能配電盤及開關柜中。

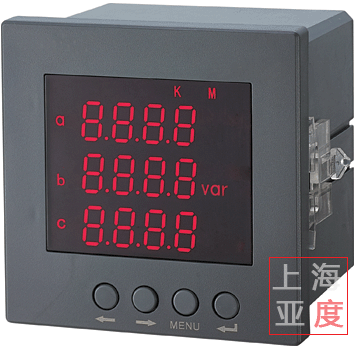

　 三相無功功率表　

三相數顯無功功率表功能和特點：
數顯三相無功功率表,可與互感器配套使用，對電網中的無功功率參數測量，采用數字LED方式顯示，三相無功功率表具有精度高，隔離性強，性能穩定，抗振動等優點，可設定PT、CT變化，可直接替代原有指針式儀表。

1、采用高性能處理芯片，搭配獨立計量芯片，測量精度高，運行　速度快。
2、測量三相無功功率，CT、PT可任意設定。
3、采用LED數碼顯示。
4、額定電流：AC5A AC1A。
5、額定電壓：AC380/220V AC100/57.7V。

上海亞度產品咨詢電話：021-52717238 18018578786

一、智能三相無功功率表技術指標

精度等級			電流、電壓為0.5級，有功電能為0.5級，無功電能為1級
顯示			LED數碼顯示或中文LCD液晶顯示
輸入	網絡		單相、三相三線3P3L、三相四線3P4L
	電壓	額定值	AC220V、AC400V/AC100V(可通過PT擴展量程)
		過負荷	持續：1.2倍瞬時：電壓2倍(10秒)
		功耗	＜1VA(每相）
		阻抗	�。�300kΩ
	電流	額定值	AC1A/AC5A(可通過CT擴展量程，訂貨時說明)
		過負荷	持續：1.2倍瞬時：電流10倍(5秒)
		功耗	�。�0.4VA(每相）
		阻抗	�。�20MΩ
電源		工作電源	AC220V、AC/DC 80-265V、AC380V、DC24V、DC48V
電源		功耗	≤5VA
輸出模塊		脈沖輸出	2路電能脈沖輸出，光耦繼電器，常數：5000imp/Kwh(Kvarh)
		開關量輸入	2路或4路開關量輸入
		開關量輸出	2路或4路開關量輸出
		模擬量輸出	1-4路
		通訊接口	RS485接口 MODBUS-RTU協議，波特率1200、2400、4800、9600可選
隔離耐壓			輸入和電源＞2kv，輸入和輸出＞1kV，電源盒輸出＞2kV
絕緣電阻			≥100MΩ
工作條件			環境溫度：-10～55℃，相對濕度≤93%，無腐蝕氣體場，海拔高度≤2500m

二、數顯三相無功功率表選型表

三相無功功率表型號	YK4Q-24	YK4Q-94	YK4Q-34	YK4Q-A4
基本功能	測量三相無功功率
通訊(C)	1路(選配)	1路(選配)	1路(選配)	1路(選配)
變送(M)	1-3路(選配)	1-3路(選配)	1路(選配)	1路(選配)
開入(K)	4路(選配)	4路(選配)	2路(選配)	2路(選配)
開出(報警 J)	2路(選配)	2路(選配)	2路(選配)	2路(選配)
面板尺寸	120×120	96×96	80×80	72×72
開孔尺寸	111×111	91×91	76×76	67×67
電源	標配AC220V(除通訊、報警外，帶其他輔助功能必須選用AC/DC80~265V電源，不帶輔助功能可選配電源 A3: AC380V D2: DC24V D4: DC48V AD: AC/DC80~265V)

　三、智能三相無功功率表接線示例圖

　　訂貨示例：

　　　　訂貨時，請?jiān)敿?xì)寫明所需型號、輸入信號變比，變送、通訊、開入、開出等要求以及工作電源等內容。
　　　　例1：型號：YK4I-24CMAD
　　　　　　輸入：AC 500/5A
　　　　　　帶1路通訊、帶1路模擬量變送輸出、工作電源：AC/DC80~265V
　　　　　　開孔尺寸：111×111mm
